照明设计中实用的光学模拟方法

本课程介绍了照明设计中不同的光学模拟方法。您将学习如何按照光线追迹的方式来设置系统,以获得最佳的设计结果。本课程还提供了一些特定模拟方法的文章链接。本课是照明学习路径的第三课。

作者 Katsumoto Ikeda

理解照明系统中的光线追迹

透镜的形状很少仅靠分析计算来确定。在实际应用中,许多光学现象都会对光束产生影响,如菲涅耳损耗(偏振)、色散、材料吸收、漫反射。我们在设计和模拟照明系统时,需要考虑到这些光学现象。对于照明系统的非序列光线追迹,很少需要考虑衍射和干涉,但仍要对光学系统进行仔细的评估。

光线追迹理论:

  • 将光看作一束光线
    • 光线具有位置、方向、能量、波长
    • 不考虑衍射
  • Ray追迹
    • 光线始于光源
    • 当光线击到表面上时,产生反射和折射改变了光线的属性(方向、能量)
    • 当光线没有击到表面上或者光线能量低于阈值时,光线追迹就会结束

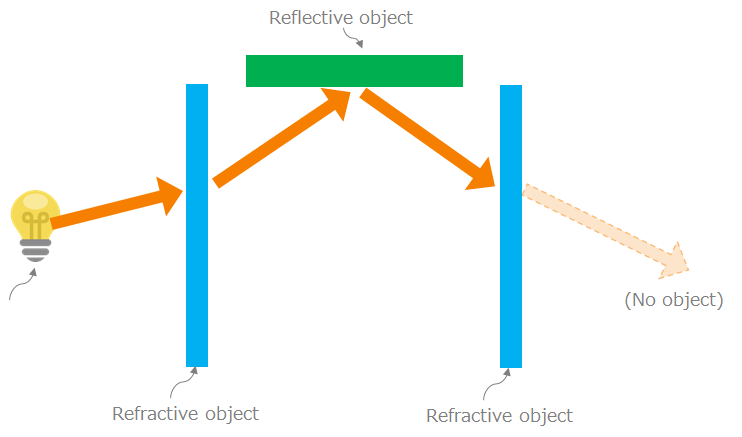

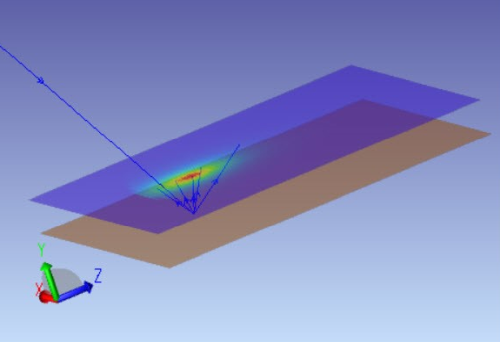

原理图如下:

Ray tracing schematic

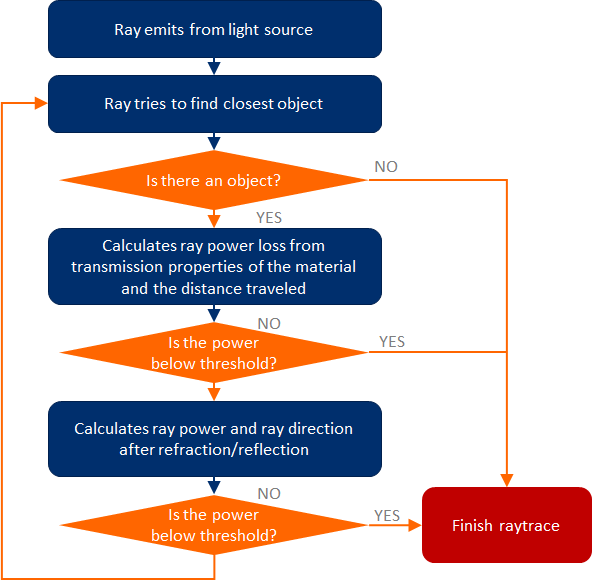

表示光线未忽略前的流程图如下图所示:

Ray tracing flowchart

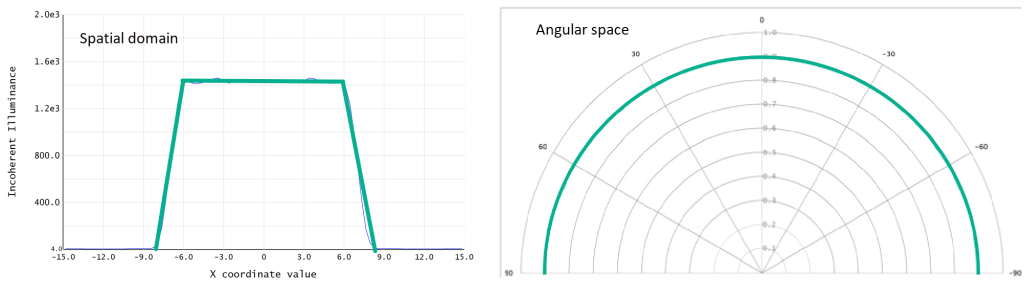

在模拟中我们需要考虑的几个分布参数:

  • 光源的角分布
  • 光源的空间分布
  • 光源的光谱分布
  • 漫反射表面的漫反射分布

Spatial and angular distribution



照明设计中常用非序列分析。一束光线中有位置、方向、能量和波长或颜色信息。对于光学系统的模拟,我们使用多束光的统计分析表现来得到我们的结果。光线的随机性是通过每条光线的分布、设置的光线方向、能量和波长决定的。这种模拟光线的方法称为“蒙特卡罗(Monte-Carlo)”模拟,即光线是随机分布的。一束光线中只包含整个光源的一部分信息,如果我们没有使用足够的光线进行分析就会导致结果不准确。为了提高信噪比,我们需要提高分析光线的数量。使用多核CPU和GPU可以提高计算速度。

探测器的最佳分辨率与光线数量的相关性在第二课:用于照明设计的探测器中进行了讨论。光线数量少会产生大量噪声,而光线数量太多则会浪费计算资源和时间。

照明设计中可能用到的模拟方法

照明系统的模型越精确,模拟结果越精确:

  • 光源:角分布、空间分布、光谱分布、近场分布。
  • 系统中的三维物体:其形状将决定光线的反射和折射。
  • 材料:折射率、透射率,以及较小的材料的漫反射参数。
  • 表面的光学属性:光学表面的透射、反射和漫反射将决定光线与表面的相互作用。

正如计算机代码只做程序告诉它要做的事情一样,光线追迹的结果只按照我们的设置呈现。结果的准确性取决于我们建立的模型,以及我们在现实生活中对系统组件有多熟悉是非常重要的。另一方面,在建模中考虑太多的细节可能是浪费时间,设计者需要辨别哪些参数是模拟中必需的,哪些可以忽略。虽然很复杂,但是光源的漫反射特性和建模在设计中是至关重要的。

关于模拟方法的实用文章

KA-01354

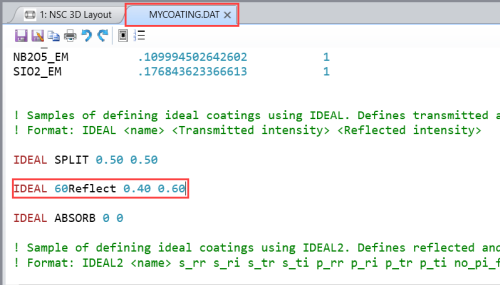

如何给非序列物体添加膜层和散射函数

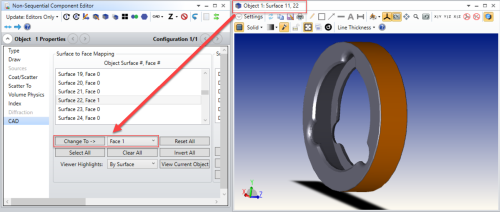

在非序列模式下,我们经常需要在物体的特定表面上应用散射或膜层。这些属性可以在3D非序列物体的任意面上定义。本文介绍了OpticStudio中面元编号(Face Number)的概念,讨论了如何在OpticStudio中设置这些属性,并概述了在设置过程中可能出现的一些问题。

KA-01415

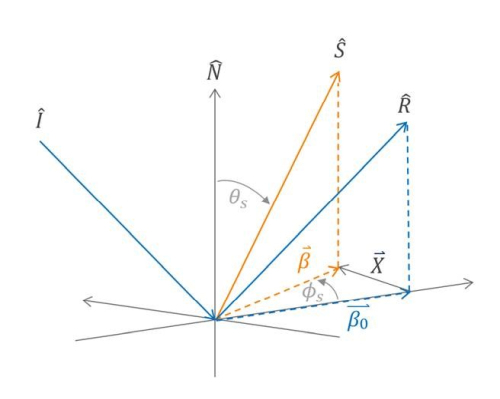

 OpticStudio中可以使用哪些散射模型?

本文总结了OpticStudio中可用的表面和体散射模型。描述了不同内置散射模型使用的双向散射分布函数(BSDF)以及DLL散射模型,还提供了关于每个散射模型适用情况的通用指南。

KA-01586



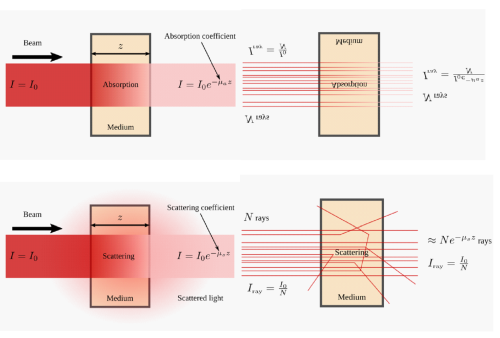

如何使用重要性抽样有效建立散射模型

表面散射建模是许多光学系统的关键,也是杂散光分析的关键。精确的表面散射建模需要大量的光线,这可能会极大地增加计算时间。OpticStudio有两个提高散射效率的功能:散射路径(Scatter To)重点采样(Importance Sampling)。本文讨论了每种方法的细节,并使用重点抽样进行了杂散光分析。

KA-01515

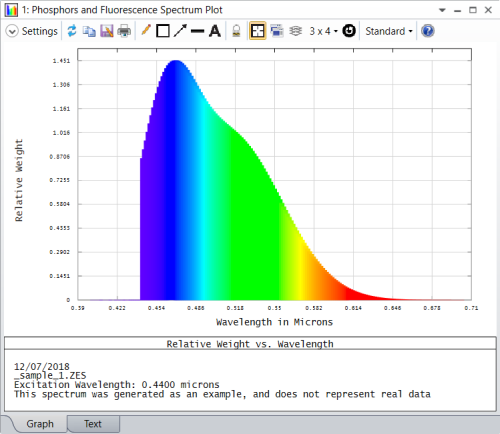

在OpticStudio中进行光致发光仿真的综述

光致发光(Photoluminescence)是指光子被介质吸收,部分吸收的能量以光子的形式重新发射。光致发光有两类:荧光和磷光。这些都可以在OpticStudio的非序列模式中使用光致发光体散射模型进行建模。

KA-01682

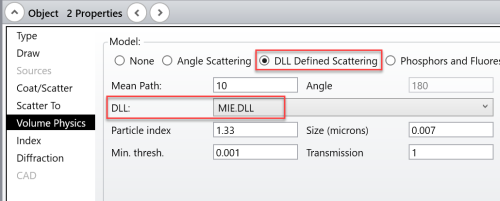

如何使用Mie模型模拟大气散射

本文介绍了如何在OpticStudio中用DLL定义米氏体散射模型(Mie.DLL)。给出了用该模型模拟大气散射的示例。示例系统由两种结构组成。结构1模拟了瑞利极限,其中散射主要是由于大气中的水滴。结构2模拟较大粒子的散射,将散射从瑞利极限转移到Mie的适用范围。

KA-01653

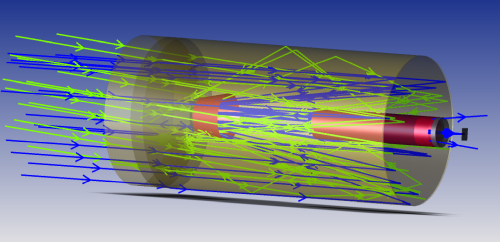

OpticStudio中的偏振敏感散射

本文描述了如何在OpticStudio中使用自定义DLL来模拟偏振敏感体散射和荧光。MSP.DLL中定义的体散射模型(可从本文下载)考虑了非序列入射光线的偏振,并模拟了偏振和传播方向如何随着每次散射的变化而变化。该DLL还可以与Mie散射结合起来模拟荧光。荧光和偏振敏感散射都是生物成像建模的关键。本文总结了七个使用MSP.DLL体散射模型的实验。

KA-01353

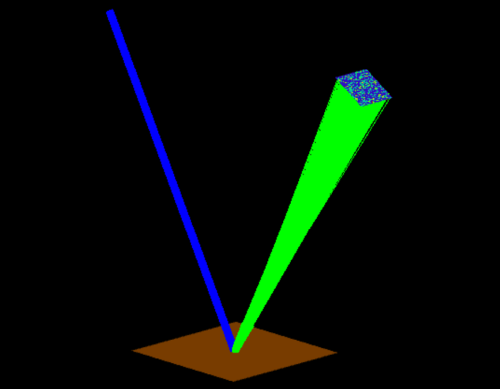

如何建立部分反射部分散射的表面模型

本文描述了如何建立一个部分反射表面模型,该表面将入射能量的一部分散射到一个特定的分布中。本文演示了含有部分吸收的散射以及部分镜面反射的例子。

KA-01520



 如何使用表格数据定义表面散射

在许多情况下,散射数据以文本文件的形式传递,其中包含不易建模的实验值。本文讨论了如何使用表格式双向散射分布函数(Bi-Directional Scatter Distribution Function,BSDF)数据来定义表面散射属性,这些属性可能无法通过OpticStudio内置的朗伯(Lambertian)高斯(Gaussian)ABg模型来描述。在分析系统的照明和杂散光特性时,表面散射是需要考虑的重要因素。OpticStudio提供了朗伯、高斯ABg模型,但在许多情况下,期望的分布是根据双向散射分布函数(BSDF)的测量数据表提供的。

KA-01352



 如何进行杂散光分析

在本文中,我们将演示如何使用过滤字符串(Filter Strings)来分析和表征具有特定光学属性的光线,方法是在观测遥远恒星时,计算卡塞格林型望远镜探测器上接收的月光数量。



KA-01827
