ZOS-API是个功能强大的工具，在ZOS-API中，用户可以用编程的方式执行OpticStudio 用户界面中可能实现的所有操作（以及更多操作）。本文将展示如何使用Python与ZOS-API交互来创建单透镜、添加评价函数 ( Merit Function ) 目标，并优化系统。
附件下载
简介
此示例使用COM接口通过pywin32模块将Python连接到 ZOS-API。但我们现在不推荐这么做。有关更多信息，请参阅本文ZOS-API使用Python.NET。
本文将通过使用ZOS-API中的Python连接来逐步建立和优化单透镜系统。利用独立应用程序 ( Standalone Application ) 功能，该功能允许用户在默认Python程序中编写代码，然后运行来获得可工作的OpticStudio文件。
打开编程模板

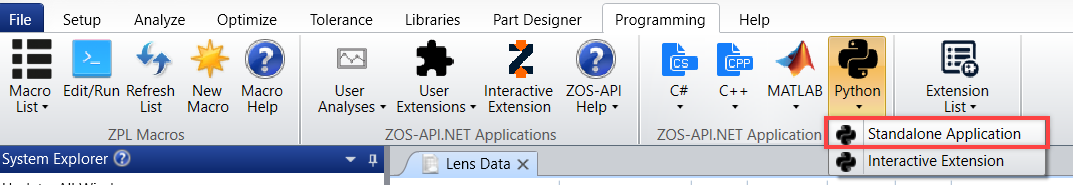

本文将重点讨论独立模式 ( Standalone Mode )。第一步是通过单击：编程 ( Programming ) > Python > 独立应用程序 ( Standalone Application ) ，创建模板解决方案。
Windows 资源管理器打开带有解决方案的文件夹 {Zemax}\ZOS-API Projects\PythonStandaloneApplication。
使用以下工具对Python项目和脚本进行测试：
- Windows（64位）中安装的Python 3.7.2 (https://www.python.org/downloads/)-Python编译器
- 用于Windows 扩展的Python (64位， Python 3.7) (https://github.com/mhammond/pywin32/releases) - 支持COM
- Windows 桌面上的Microsoft Visual Studio Express 2013 (https://www.visualstudio.com/en-us/products/visual-studio-express-vs.aspx) - 易于使用的 IDE
- Visual Studio中的Python工具 (https://pytools.codeplex.com/)- 集成到 Visual Studio
注意，Visual Studio和Python工具使开发变得更容易，但是Python脚本应该在没有安装它们的情况下运行。如果安装了Visual Studio，它将与新解决方案一起打开，该解决方案包含可用作任何独立应用程序基础的模板代码。
创建新文件并应用系统设置
设计规格如下的单透镜：
- 光线来自无限远，半视场角为5°，单一波长（d光，0.587mm）。
- 准直的入射光被聚焦为最小的RMS光斑半径，均匀射入视场中。
- F 数为10，入瞳直径为 40 mm。
- 材料为 N-BK7。
- 光阑为位于透镜之后单独的表面，可以自由移动。
- 至少3片透镜，并且中心厚度不超过15mm。
- 透镜的边缘厚度最小为3mm，空气间隙最小为 0.5 mm
在脚本中，转到 “# Insert Code Here” 然后输入：
TheSystem = zosapi.TheSystem;
TheSystem.New(False);
上述程序表示完整的光学系统，对应于独立的 . ZMX文件。现在创建包含新文件路径的字符串。为了使脚本更加灵活，将使用SamplesDir属性来创建文件路径。
fileOut = zosapi.TheApplication.SamplesDir + "\Sequential\Objectives\Single Lens Example wizard+EFFL.zmx";
zosapi.TheSystem.SaveAs(fileOut);
TheSystemData包含系统的所有基本数据，可以用其设置光圈、视场、波长等。
# Aperture
TheSystemData = TheSystem.SystemData;
TheSystemData.Aperture.ApertureValue = 40;
# Fields
TheSystemData.Fields.AddField(0,5.0,1.0);
# Wavelength preset
TheSystemData.Wavelengths.SelectWavelengthPreset(constants.WavelengthPreset_d_0p587);
对于枚举常量，如： WavelengthPreset, Python将每个常量创建为{enum name}_{enum value}.
设置镜头数据编辑器
在镜头数据编辑器中，每一行表示系统中定义的一个表面：表面0是物面，最后一个表面是像面。对于位于光阑前的单透镜，透镜的前表面是表面1，透镜的后表面是表面2，光阑是表面3。
# Lens data
TheLDE = TheSystem.LDE;
TheLDE.InsertNewSurfaceAt(1);
TheLDE.InsertNewSurfaceAt(1);
Surface_1 = TheLDE.GetSurfaceAt(1);
Surface_2 = TheLDE.GetSurfaceAt(2);
Surface_3 = TheLDE.GetSurfaceAt(3);
Surface_1.Thickness = 10.0;
Surface_1.Comment = 'front of lens';
Surface_1.Material = 'N-BK7';
Surface_2.Thickness = 50.0;
Surface_2.Comment = 'rear of lens';
Surface_3.Comment = 'Stop is free to move';
Surface_3.Thickness = 350.0;
可以用5个自变量来实现设计目标——透镜的前后半径、透镜的厚度、光阑的位置和像的位置。
# Make thicknesses and radii variable
Surface_1.RadiusCell.MakeSolveVariable();
Surface_1.ThicknessCell.MakeSolveVariable();
Surface_2.RadiusCell.MakeSolveVariable();
Surface_2.ThicknessCell.MakeSolveVariable();
Surface_3.ThicknessCell.MakeSolveVariable();
如果想在OpticStudio中打开文件来查看当前的进度，首先需要使用以下代码保存镜头文件：
# Save and close
The System.Save();
这段代码需要保留在键入的任何其他内容的末尾，但是现在将使用它来检查系统。确保在此之后添加的任何内容都在编辑器中的此代码之前。

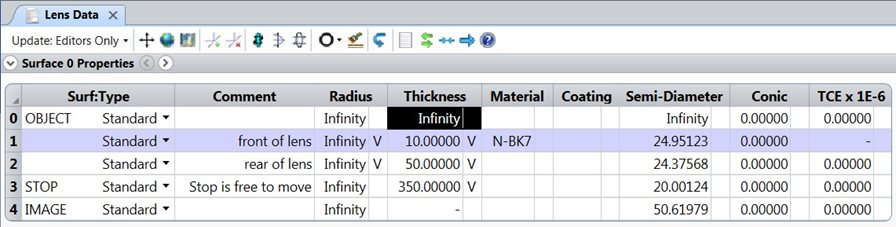

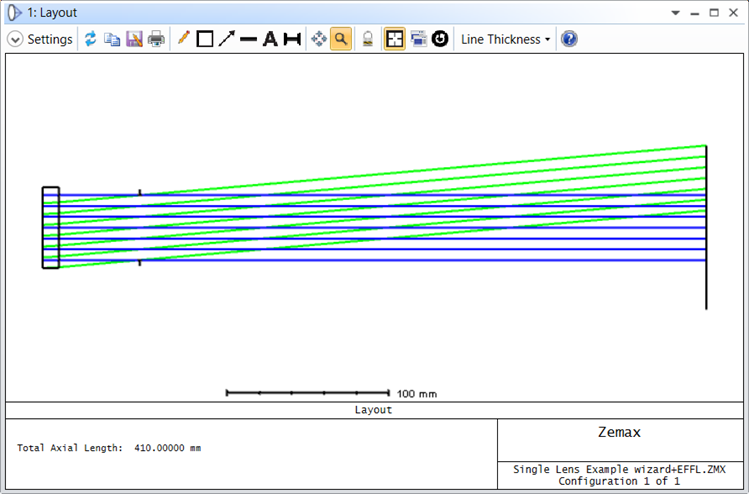

当运行代码后没有收到任何错误提示时，可以通过导航到上面指定的目录来打开镜头文件： {Zemax}\Samples\Sequential\Objectives ，并选择文件。镜头数据编辑器将如下所示：
设置评价函数编辑器
使用序列优化向导 ( Sequential Optimization Wizard ) 在默认的评价函数中指定最小光斑半径 ( Minimum Spot Radius ) 和玻璃/空气的边界条件的目标值。

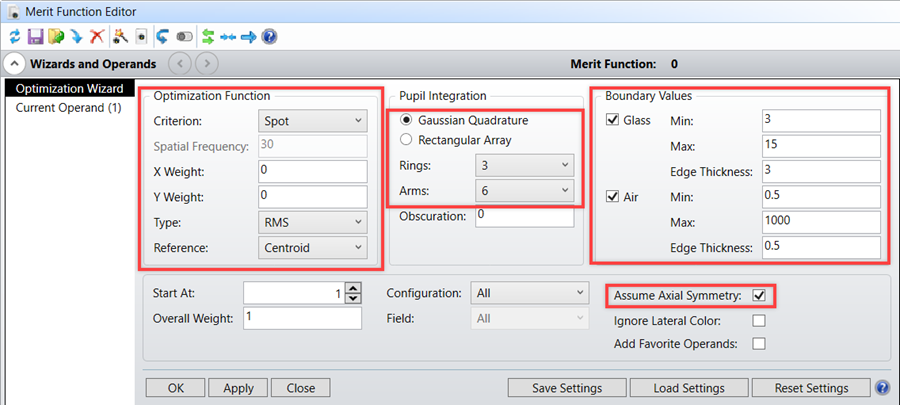

如上图所示，使用以下代码来设置优化向导：
# Merit functions
TheMFE = TheSystem.MFE;
wizard = TheMFE.SEQOptimizationWizard;
wizard.Type = 0; # RMS
wizard.Data = 1; # Spot Radius
wizard.Reference = 0; # Centroid
wizard.Ring = 2; # 3 Rings
wizard.Arm = 0; # 6 Arms
wizard.IsGlassUsed = True;
wizard.GlassMin = 3;
wizard.GlassMax = 15;
wizard.GlassEdge = 3;
wizard.IsAirUsed = True;
wizard.AirMin = 0.5;
wizard.AirMax = 1000;
wizard.AirEdge = 0.5;
wizard.IsAssumeAxialSymmetryUsed = True;
wizard.CommonSettings.OK();
通过OpticStudio中所有可用向导的 CommonSettings 部分，可以实现“OK按钮”的功能。
由于透镜在光阑之前，不能使用F数求解，我们将不知道哪条光线是边缘光线，直到它到达光阑的边缘。这意味着除了RMS点列图默认评价函数外，还必须使用EFFL操作数。在评价函数最上面再加一行，把有效焦距的目标值定为400mm，权重设为1。
Operand_1=TheMFE.InsertNewOperandAt(1);
Operand_1.ChangeType(constants.MeritOperandType_EFFL);
Operand_1.Target = 400.0;
Operand_1.Weight = 1.0;

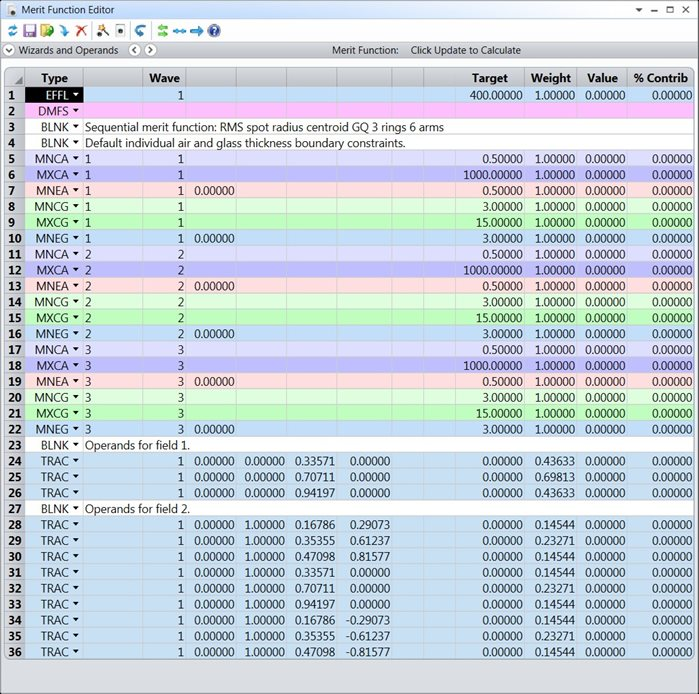

设置完成之后，评价函数如下所示：
局部优化
现在访问用于运行局部优化的属性和方法，并在图形用户界面中进行如下图所示的设置：
# Local optimisation till completion
LocalOpt = TheSystem.Tools.OpenLocalOptimization();
LocalOpt.Algorithm = constants.OptimizationAlgorithm_DampedLeastSquares;
LocalOpt.Cycles = constants.OptimizationCycles_Automatic;
LocalOpt.NumberOfCores = 8;
baseTool = CastTo(LocalOpt, "ISystemTool")
baseTool.RunAndWaitForCompletion();
baseTool.Close();
由于Python COM接口处理继承的方式，OpenLocalOptimization() 返回ILocalOptimization 接口，而所有的运行、关闭等等都返回ISystemTool 接口。因此，需要将派生类对象转换为基类对象，以访问基类中的内容。
最后，在优化完成后保存文件。
# Save and close
TheSystem.Save();
结果

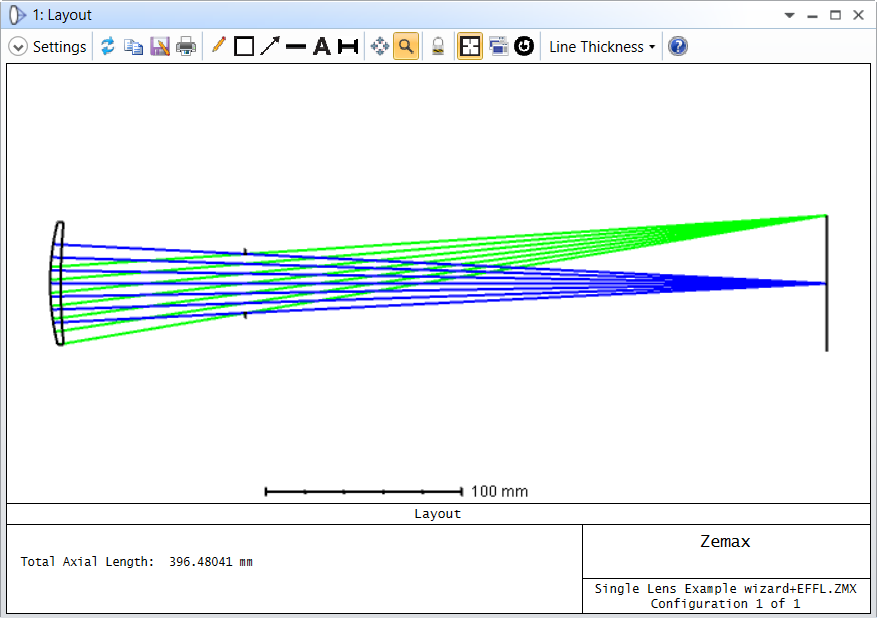

运行脚本之后，在OpticStudio中打开. ZMX文件，并查看优化后的镜头。
