OpticsBuilder通过快速且准确的方式，将镜头设计数据转换进入原生CAD平台内，以此有效地节省设计时间并提升生产效率。用户只需要点击一下鼠标即可快速地创建系统，无需对光学元件几何体进行重复建模。将直接载入整个光学设计，包含镜头材料、位置、光源、波长以及探测器信息，一步到位地建模光学系统，从而避免因为手动建模光学元件造成的误差。同时，也可通过查看边界光线和光学几何体数学分析，便捷快速地对系统封装进行设计。

作者 Jacob Hart

简介

在OpticStudio 20.1 中，集成了OpticsBuilder文件的准备工具，更高程度地保障了光学系统内所有支持的数据都被整体包含在内。数据将包括（但不限于）：镜头材料、膜层、光源定义以及加工绘图数据。得到的OpticsBuilder(.ZBD) 文件可以将所有必要信息载入至CAD软件中。用户只需要点击一下鼠标OpticsBuilder就将通过快速且准确的方式，将镜头设计数据转换进入原 CAD平台内，以此有效地节省设计时间并提升生产效率。

载入.ZBD文件

在Creo内创建新的装配体文件：

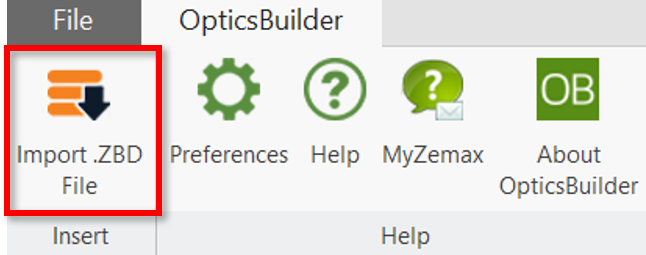

1. 在功能区中，点击Import .ZBD File。

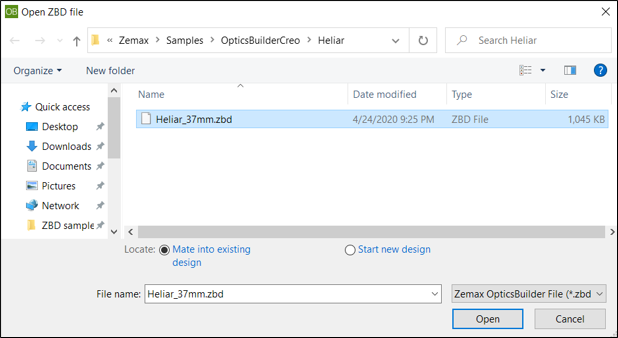

2. 在打开.ZBD文件窗口中，浏览/Documents/Zemax/Samples/OpticsBuilder/Heliar 37mm文件夹，选中Heliar 37mm.zbd文件。

3. 在Locate中存在两种选项：

• Mate into existing design – 以子装配体的形式载入光学设计
• Start new design – 以首级装配体中零件的形式载入光学设计

注意：当将光学系统添加至已有机械装配体时，使用“Mate into existing design”。当以光学系统为基础重新建立装配体时，使用“Start new design”。

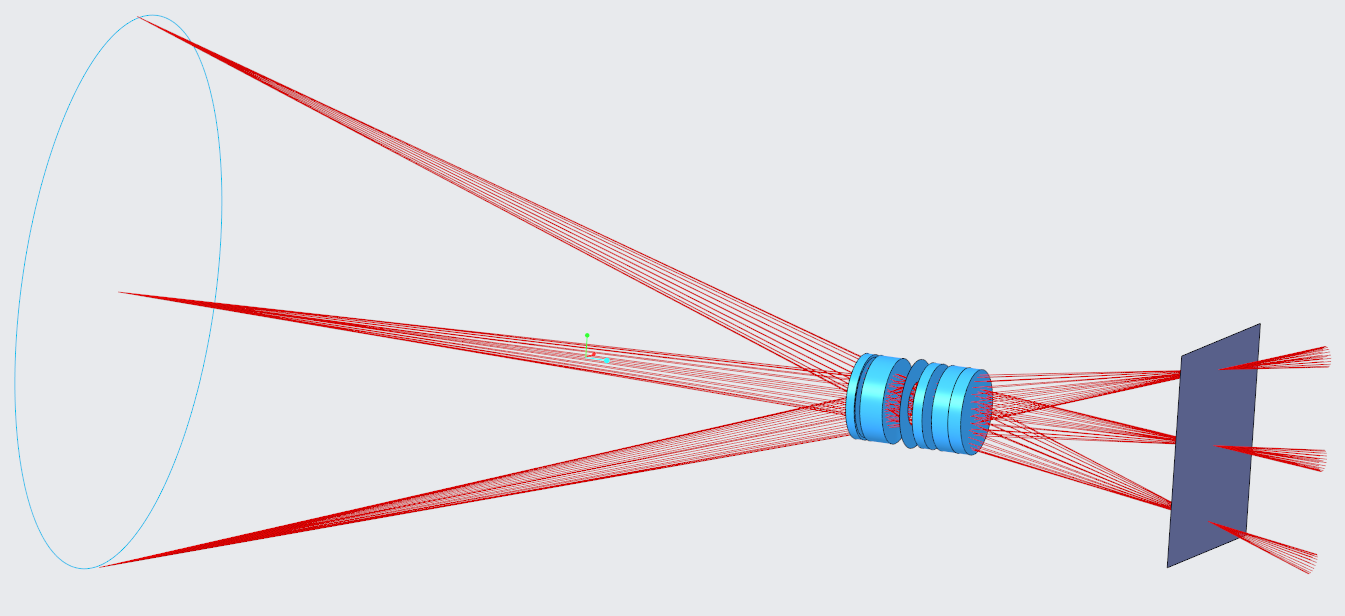

4. 点击Open。OpticsBuilder将自动载入所有光学元件进入图像区域，并显示出边界光线。

本文是OpticsBuilder入门免费教程的一部分。
