OpticStudio STAR模块—数据导入和分析教程

STAR 模块能够用于将 FEA 数据包的热和结构变形数据直接导入到 OpticStudio,以分析对光学系统性能的影响。这样可以深入了解系统行为,并提供见解以做出合理的设计决策。本教程可指导您完成数据导入流程。

作者: Esteban Carbajal

附件下载

文章附件

简介

下方示例将指导您在 OpticStudio 中载入热和结构变形数据。载入 FEA 数据后,即可使用预存在的分析查看光学性能的变化。

载入FEA数据

本文的下载部分提供了光学设计示例。

  • 打开 OpticStudio 中的文件“SteeringPrismSystem_SEQ_v04.zar”。

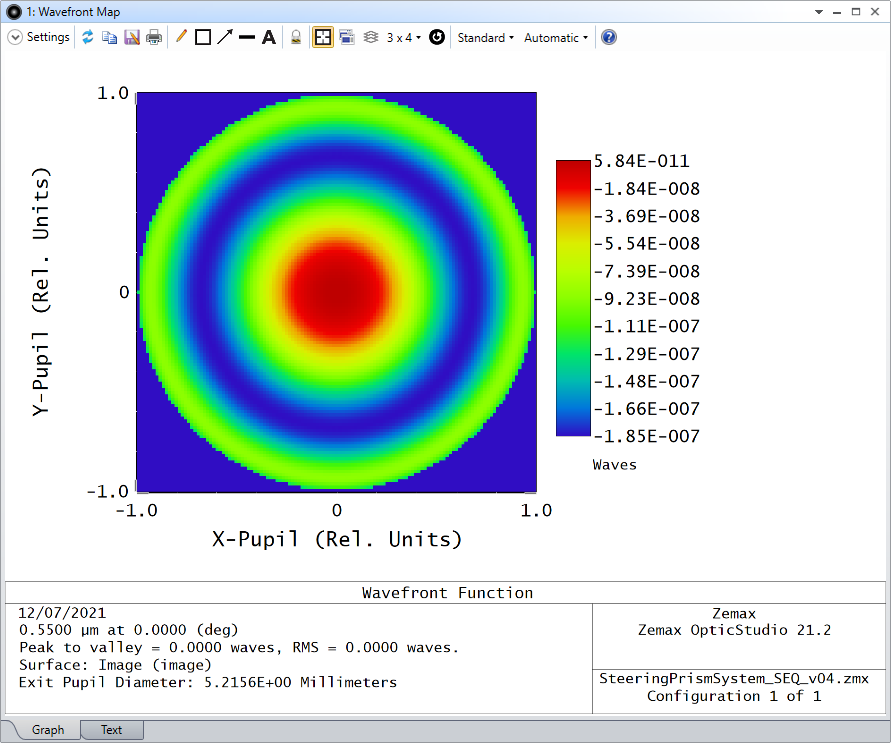

  • 打开 Analyze...Wavefront...Wavefront Map 并进行以下设置:
    • 显示:伪彩色图
    • 采样:128*128

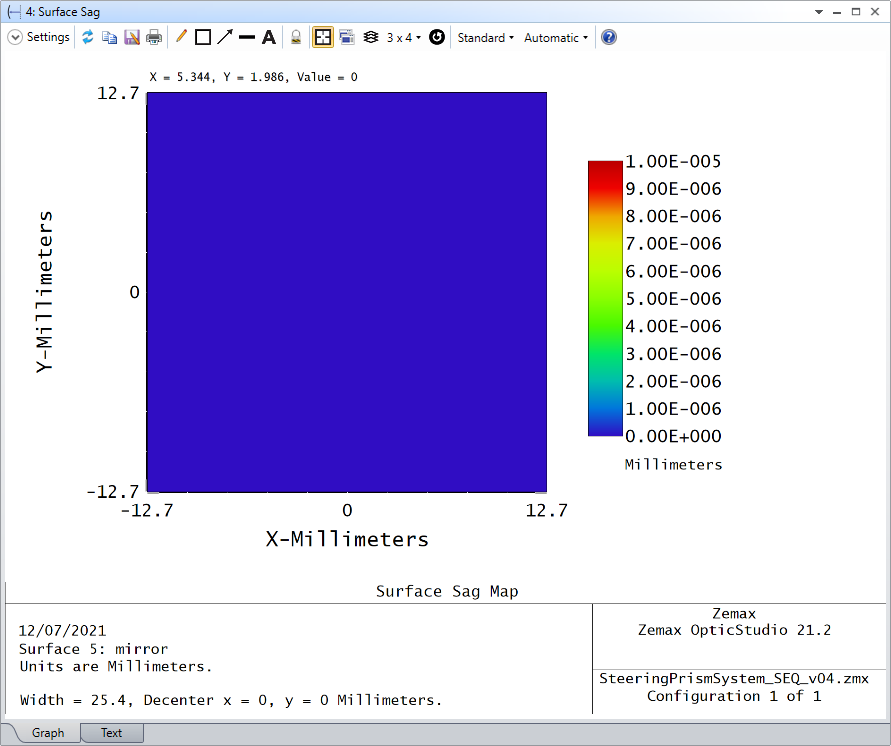

  • 打开 Analyze...Surface...Sag 并进行以下设置:
    • 显示:伪彩色图
    • 采样:129 x 129
    • 面:5 - mirror


  • 将所有窗口平铺以方便更好地查看。单击Setup...Window Options...Tile All Windows
  • 单击STAR...Load FEA data
  • 在“Load FEA Data”窗口中,单击Load FEA,然后将显示文件资源管理器窗口。
  • 导航到 FEA 数据所在位置,选择您需要的所有文件,然后单击 Open
    • STAR模块将自动根据文件结构对温度曲线和面变形文件进行分类。
  • 在下拉菜单中选择每个 FEA 数据集的指定面。在此示例中,FEA 数据集文件名中包含了正确的面编号以供参考。
    • 如果对多个FEA数据集指定了相同的光学面,将会出现警告指示。

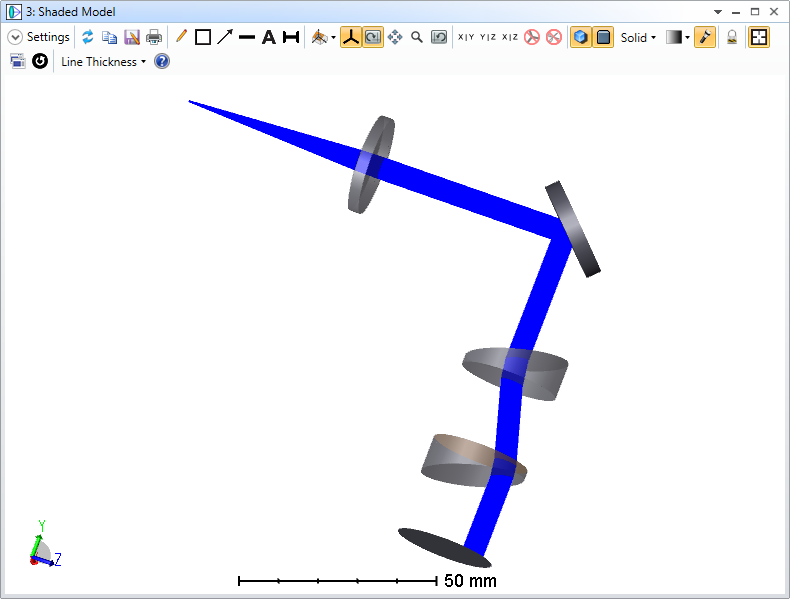

    • 图形区将自动显示指定的FEA数据集及其在空间中相对光学系统的位置

调整FEA数据

默认情况下,STAR模块使用全局坐标系匹配全局坐标参考面。在本例中,FEA数据保存到了与OpticStudio中的全局坐标参考面匹配的全局坐标系中(面 2)。

  • 在“变换”部分,使用 FEA Coordinate System 控制按钮确认坐标系模式设定为 Global。然后将会显示 FEA 数据点的位置,并且应该会与光学面对齐。
  • 单击 Thermal 并对热 FEA 数据集重复执行该过程。
  • 在“变换”部分,使用 FEA Coordinate System 控制按钮确认坐标系模式设定为 Global
  • 确认 FEA 数据集全部对齐后,单击 OK (Fit FEA Data)
    • 然后将载入 FEA 数据集,计算并移除刚体运动 (RBM),并执行数值拟合。在帮助文件的“STAR 选项卡 > FEA 拟合流程和 RBM”部分将找到有关此流程的更多信息。

    • 该流程完成后,“载入 FEA 数据”窗口将会关闭。
  • 单击 Update All (CTRL + SHIFT + U) 以更新所有窗口并查看 FEA 数据集对不同分析的影响(下方显示示例结果)。

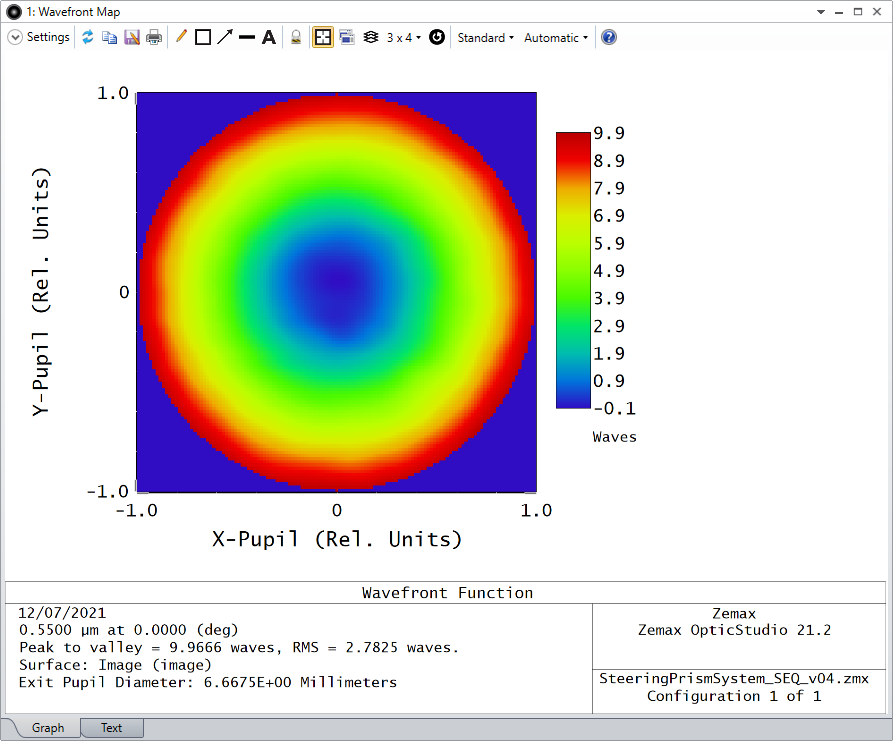

    • 系统波前图将会被更改

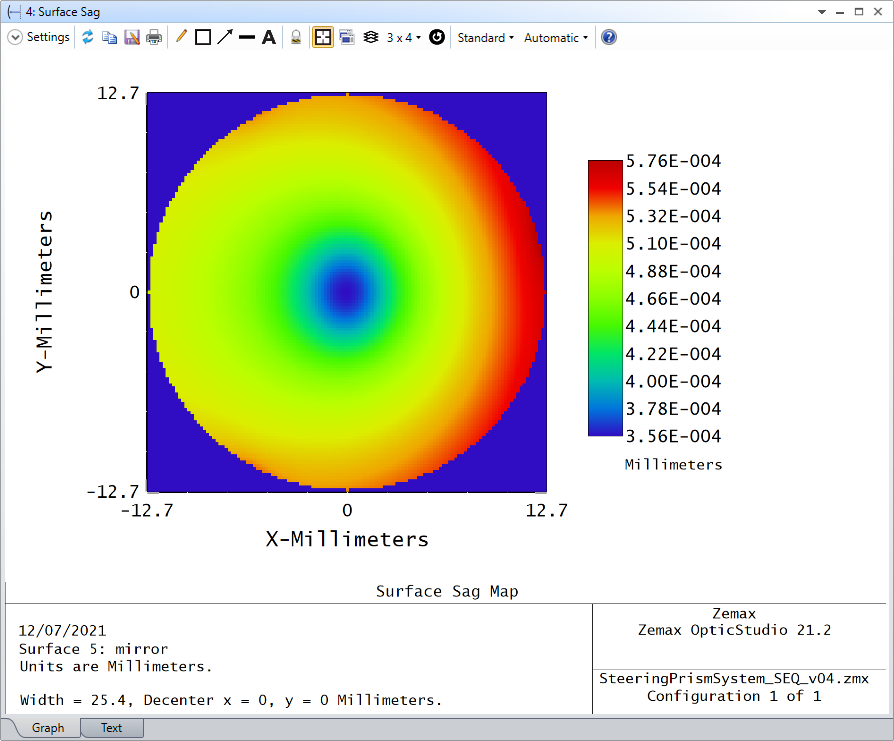

    • 原来的平面镜面的面型矢高将会显示矢高


恭喜!您已经在您的光学设计中添加了FEA数据集,现在可以使用OpticStudio中应用了这些效果的所有序列工具。
