使用Project Directory组织OpticStudio文件

在OpticStudio和OpticsViewer 21.3中引入的Project Directory系统可以轻松打包和存储重要的Zemax文件,以便可以在逐个项目的基础上轻松访问和操作它们。Project Directory有助于防止覆盖存储在由多个OpticStudio设计文件访问的公共文件中的数据。

作者 Alissa Wilczynski

传统文件组织的问题

OpticStudio或OpticsViewer系统的完整表示不仅依赖于存储在ZOS(或较旧的ZMX)镜头文件中的数据,还依赖于许多其他支持文件类型。其中包含支持数据,例如光学材料信息、涂层处方和CAD文件。

在Zemax的传统组织系统中,许多这些支持文件位于\Documents\Zemax\文件夹结构中通常,许多不同的光学系统模型(ZOS或更旧的ZMX文件)会引用同一个文件。在用户或计算机之间共享文件时,如果收件人修改了其计算机上的任何底层文件,则此结构可能会导致问题。例如,在打开存档 (ZAR) 文件时,他们可以选择在解压ZAR时覆盖或跳过任何重复文件。覆盖文件可能会导致他们丢失编辑和自定义;跳过文件可能会阻止他们看到原始系统的正确表示。

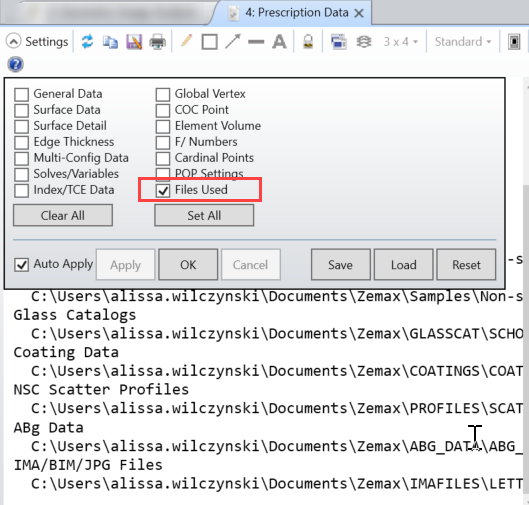

每个OpticStudio系统将使用不同的底层文件,但在给定系统中使用的文件的完整列表可在“Files Used”部分的“Analyze...Reports..Prescription Data”下访问。 可以在此处找到Zemax文件类型的完整列表。


使用Project Directory文件组织系统

为避免出现上一节中描述的问题,建议您在Project Directory系统中组织文件。这允许轻松打包和存储与给定系统关联的所有文件,以便可以在逐个项目的基础上轻松访问和操作这些文件。将系统保存到Project Directory时,支持文件的项目特定版本将保存到唯一的文件夹中,以防止覆盖存储在公共文件夹中的数据。

要将系统保存到Project Directory,请导航到File...Convert to Project Directory。 选择一个现有文件夹或创建一个新文件夹;这将是您的ZOS(或更旧的ZMX)、ZDA和支持文件的位置。


在您指定的Project Directory中,该软件将为您的模型中使用的受支持文件类型创建子文件夹和文件。这些可能包括ABG_DATA、COATINGS和GLASSCAT文件夹。mceclip3.png

您的\Documents\Zemax\文件夹将继续存在,并且仍将包含OpticStudio或OpticsViewer安装中包含的所有文件。对于保存为项目目录的文件,如果在该目录中找不到任何所需的文件,软件接下来将在File...Project Preferences...Folders下指定的文件夹中查找并使用适当的文件夹或文件。

要查看支持的文件类型列表,请参阅产品文档。从OpticStudio和OpticsViewer 21.3开始,包含的文件如下:

Documents/Zemax/ Folder 文件类型
ABg_Data/ .ABGF, .DAT
Coatings/ .DAT, .ZEC, COATING.DAT
DLL/SurfaceScatter/ .DLL
Glasscat/ .AGF, .BGF, .GGD, .GRD, .IND, .TID, .ZTG, GLC.DAT, GRADIENT_9.DAT, SGRIN.DAT
Macros/ .ZPL
Objects/CAD Files/ .IGS, .SAB, .SAT, .STEP, .STL, .STP, .ZAN, .ZEN, .ZOF
Objects/SolidWorks Files/ .SLDASM, .SLDPRT
Objects/Creo Parametric Files/ .PRT
Objects/Inventor Files/ .IAM, .IPT
Profiles/ .DAT
ScatterData/ .BSDF, .ISX

接收保存为Project Directories的文件

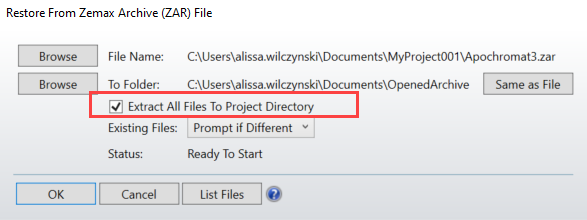

加载存档文件时,您可以选择将文件提取到项目目录。建议您选中此框。这样做将创建与之前概述的文件结构相同的文件结构。


如果您不希望将文件组织为Project Directory,则可以取消选中此选项。还原存档后,只有您的ZOS和ZDA文件位于指定的“To Folder”中。 所有其他支持文件将组织在\Documents\Zemax\文件夹层次结构中,或者在适用的情况下,在项目首选项中指定的文件夹中。

有关与同事共享文件的更多信息,请参阅文章如何共享OpticStudio文件
